智能电能表参数与推荐配置详细说明

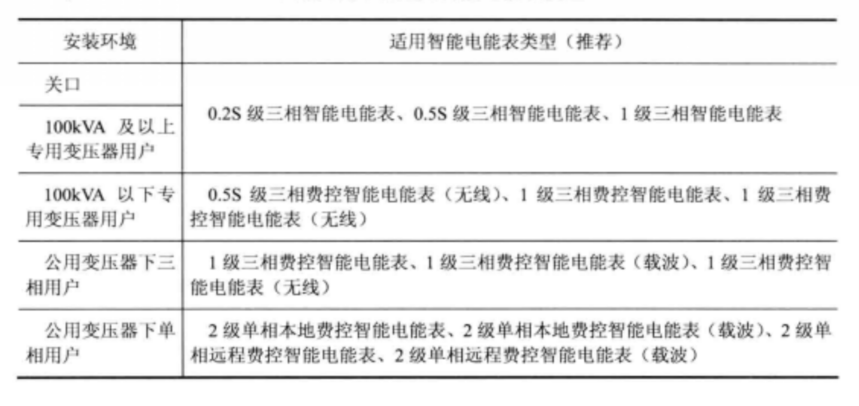

   智能电能表按有功电能计量准确度等级可分为0.2S、0.5S、1、2四个等级,根据安装环境不同推荐使用智能电能表类型如下图所示:


智能电能表选型还应遵循以下原则:

一、电能计量装置的分类及技术要求

  (1)、电能计量装置分类。运行中的电能计量装置按其所计量电能量的 多少和计量对象的重要程度分I、II、III、IV、V五类进行管理。

  (2)、电能计量装置技术要求。

       1)、I类电能计量装置。月甲均用电量 500万kWh及以上或变压器容量为10000kVA及以的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。

       2)、II类电能计量装罝。月平均用电量100万kWh及以上或变压器容量为2000kVA及以的高压计费用户、100MW及以上发电机、供电企业之间的电量交换点的电能计量装置。

       3)、III类电能计量装罝。月平均用电量10万kwh及以上或变压器容量为315kVA及以上的计费用户、100MW以下发电机、发电企业厂(站)用电量、供电企业内部用于承包考核的计量点、考核有功电量平衡的110kV及以上的送电线路电能计量装置。

       4)、IV类电能计量装罝。负荷容量为315kVA以下的计费用户、发供电 企业内部经济技术指标分析、考核用的电能计量装置。

       5)、V类电能计量装置。单相供电的电力用户计费用电能计量装置。

二、电能计量装置的接线方式

  (1)、接入中性点绝缘系统的电能计量装置,应采用三相三线电能表。 接入非中性点绝缘系统的电能计量装置,应采用三相四线电能表。

  (2)、接入中性点绝缘系统的3台电压互感器,35kV及以上的宜采用Yy方式接线; 35kV以下的宜采用Vv方式接线。接入非中性点绝缘系统的3台电压互感器,宜采用Y0y0方式接线。其一次侧接地方式和系统接地方式一致。

  (3)、低压供电,负荷电流为50A及以下时,宜采用直接接入式电能表: 负荷电流为50A以上时,宜采用经电流互感器接入的接线方式。

  (4)、对三相三线制接线的电能计量装置,其2台电流互感器二次绕组 与电能表之间宜采用四线连接。对三相四线制连接的电能计量装置,其3 台电流互感器二次绕组与电能表之间宜采用六线连接。

三、准确度等级

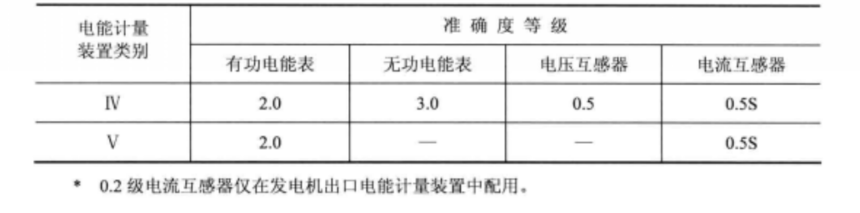

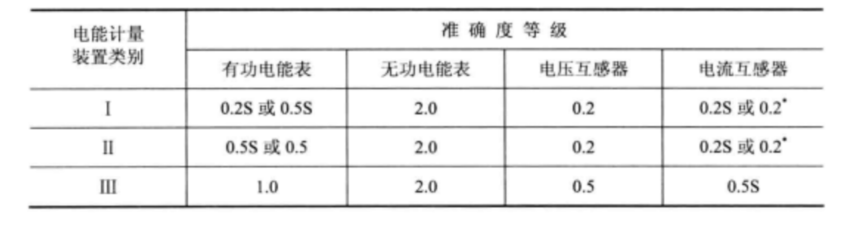

(1)、各类电能计录装罟应配置的电能表、互感器的准确度等级小应低于下图所示值。


   (2)、I、II类用于贸易结算的电能计量装置中电压互感器二次回路电 压降应不大于其额定二次电压的0.2%;其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。

四、其他配置相关说明

    (1)、根据坚强智能电网的要求,所有关口、计费用户都需要安装智能电能表,其有功准确度等级应为0.2S、0.5S、1、2四个等级,根据安装环境不同提出了推荐使用的电能表。特点是:有功正反向、无功四象限,功率潮流变化大,负荷动态范围宽,信息采集频率高、数据传输量大,多费率分时计量、阶梯电价、拉合闸控制和功率因数考核功能。

   (2)、100kVA及以上专用变压器用户和关口计量点都比较重要,对计量可靠性和稳定性要求高,这些计量点比较分散,且都安装了管理终端(采集系统)实现电能量数据实时上传,因此推荐使用0.2S级三相智能电能表0.5S级三相智能电能表和1级三相智能电能表。

    (3)、100kVA以下专用变压器用户与公用变压器下三相用户推荐使用4 种类型电能表,从实施远程抄表的需求考虑,建议1级三相费控智能电能表与管理终端(抄表终端)配套使用,实现电能量数据实时上传。

   (4)、手拉手线路联络点、变电站内等考核计量点,推荐选用0.5S级三相智能电能表、1级三相智能电能表和1级三相费控智能电能表(无线)。

   (5)、公用变压器下单用户,根据各地计量箱现状、低压集抄方式、电费回收等管理需求选用不同类型的单相智能电能表
